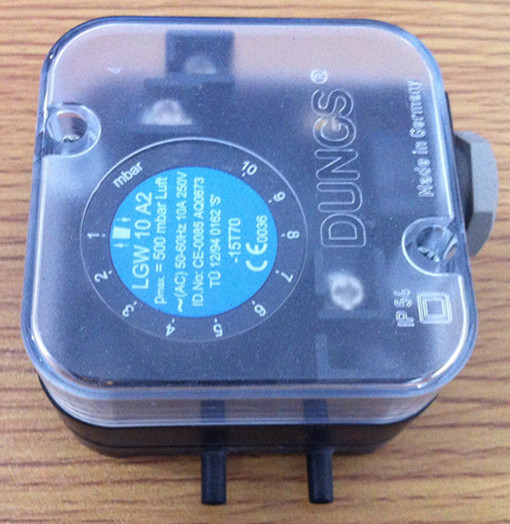

• LGW10A2|燃气压力开关|冬斯DUNGS


    产品介绍:

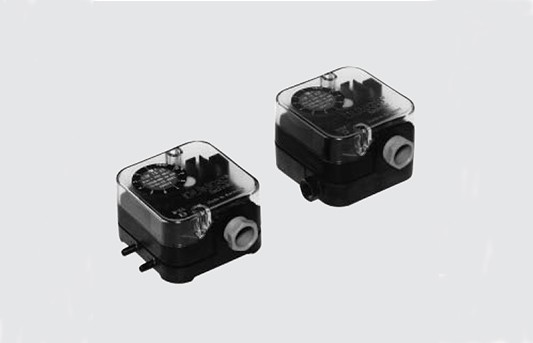

LGW10A2系列空气压力监测器

品牌:DUNGS(冬斯)

产地:德国

 产品说明
差别压力监控器LGW...A2,LGW...A2P是用于燃烧设备的可调节差别压力监控装置。在为使用所设定的额定压力值而改变压力实际值的场合,差别压力监控器可用于流量循环回路的打开、关闭及转换。额定值有带有刻度的调节轮调节。LGW...A2P下部装有检测键。
  • 压力监控器在燃烧,通风及空调技术中用于压力监控。
  • 适用于空气、烟气、废气和其他非腐蚀性气体。
  • 不适用于燃烧气体。
 型号表
型号 调整范围mbar 压力开关的公差mbar
LGW3A2 0.4 - 3 <0.3
LGW10A2 1 - 10 <0.5
LGW50A2 2.5 - 50 <1
GW150A2 30 - 150 <3
LGW3A2P 0.4 - 3 <0.3
LGW10A2P 1 - 10 <0.5
LGW50A2P 2.5 - 50 <1
GW150A2P 30 - 150 <3
 技术参数
最大工作过压
LGW3A2 - LGW150A2 500mbar
LGW3A2P - LGW150A2P 500mbar
压力连接
LGWA2:软管接口ø4.6mm
LGWA2P:中心外壳下面G1/4,用于过大压力的锥形内罗纹,带检测键;用于欠压的接口ø4.6mmG1/8内螺纹
测量连接 ø9,可用长度为10mm,带闭锁螺丝
温度范围
环境温度 -15ºC+60ºC
介质温度 -15ºC+60ºC
储存温度 -30ºC+85ºC
材料
外壳 聚酯
开关部件 聚酯
膜片 NBR
操作接触部件 纯银
操作电压
交流电有效值 最小10V 最大250V
直流电 最小12V 最大48V
额定电流
交流电有效值 10A
直流电 20mA
电路连接
标准结构:通过电缆入口M20*1.5连接到螺钉固定接线柱上
特殊结构:接插连接用于符合德国工业标准DIN EN 175 301-803要求的线路插座,3级带保护触点。
防护等级 IP54符合国际标准IEC 529EN 60529
调整公差 开关点偏差可为额定值±15%,在压力上升时调整,膜片位置垂直
