• GW50A5/1|燃气压力开关|冬斯DUNGS


    产品介绍:

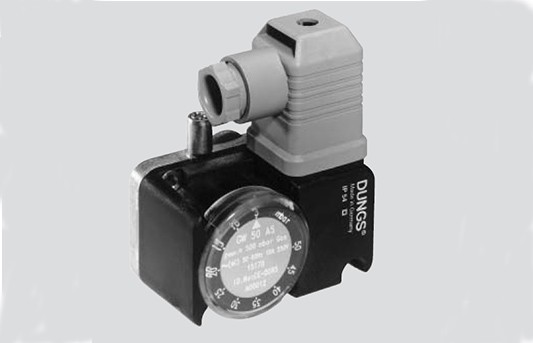

GW50A5/1系列燃气压力监测器

品牌:DUNGS(冬斯)

产地:德国

 产品说明  型号解析
压力监测器GWA5是适用于DUNGS复式调节器的紧凑式压力监测器
  • 适用于当压力实际值改变为所调整的开关点(额定值)时,电路的开、关和转换
  • 开关点可以在刻度盘上进行调整,方便省时,无需使用压力计
  • 多种安装方式,既可以直接安装在外壳上,也可以通过适配器安装
  • 适用于燃气类1,2,3中的燃气以及其他中性气态介质
  • 可以在过压区工作,无需辅助能量
  • 压力波动时,反应时间短
 型号表
型号 调整范围mbar 压力开关的公差mbar
GW3A5 0.7 - 3 <0.7
GW10A5 2 - 10 <1
GW50A5 5 - 50 <2.5
GW150A5 10 - 150 <5
GW500A5 100 - 500 <15
GW 150 A5 [Ag- G3- MS6- V12]
. . . . . . . . . . . . . . 压力连接管G1/4,位置12
.
. 测量管在6位置
.
. G3:仪器插头,3级保护绝缘,无电线
.
. 触头材料:精炼银
.
.
A5:压力监控器在超过或低于设定的额定值时接通
A5/1:带缓冲喷嘴的压力监控器在超过或低于设定的额定值时接通
.
.
调节范围 mbar
3 0.7 - 3
10 2 - 10
50 5 - 50
150 10 - 150
500 100 - 500
.
. 压力监控器款式
.

技术参数
最大工作过压
GW3A5 - GW150A5 500mbar
GW500A5 600mbar
压力连接 O型环状法兰连接在压力监测器的底部
测量连接 ø9,可用长度为10mm,带闭锁螺丝
温度范围
环境温度 -15ºC+70ºC
介质温度 -15ºC+70ºC
储存温度 -30ºC+80ºC
材料
外壳 压铸铝
开关部件 聚酰胺(PA)
膜片 丁二烯-丙烯晴橡胶碱
操作接触部件 纯银
操作电压
交流电有效值 最小24V 最大250V
直流电 最小24V 最大48V
额定电流
GW10...500A5 GW3A5
交流电有效值10A 交流电有效值6A
电路连接 根据符合DIN EN 175 301-803的接线盒的插接件。3级,保护绝缘,无接地
防护等级 根据IEC 529EN 60529
调整公差 开关点偏差可为额定值±15%,在压力上升,膜片位置垂直时进行校准

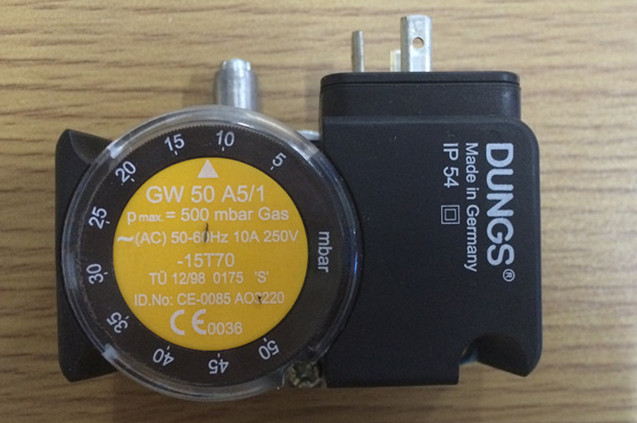

此款GW50A5/1用于威索燃烧器电磁阀上,功能尺寸大小与GW50A5无异,可以替换使用。

情提示:产品介绍均来自该产品的原厂说明书,仅供参考。一切以实际使用为准。
