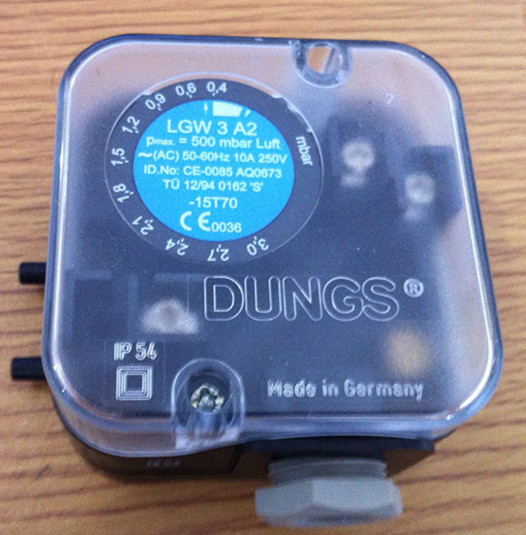

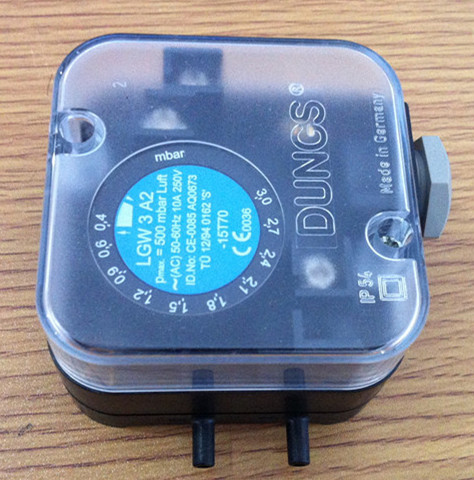

LGW3A2|燃气压力开关|冬斯DUNGS
品牌：DUNGS（冬斯）
产地：德国

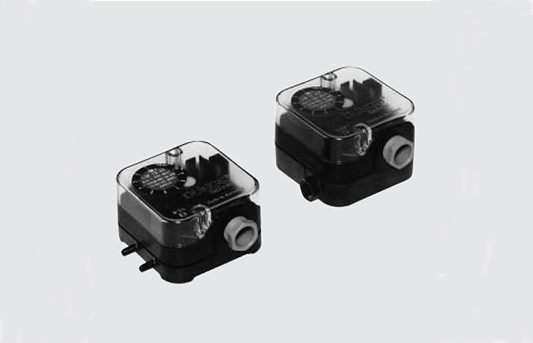

LGW3A2系列空气压力监测器
产品说明
差别压力监控器LGW...A2，LGW...A2P是用于燃烧设备的可调节差别压力监控装置。在为使用所设定的额定压力值而改变压力实际值的场合，差别压力监控器可用于流量循环回路的打开、关闭及转换。额定值有带有刻度的调节轮调节。LGW...A2P下部装有检测键。
型号表
型号
调整范围mbar
压力开关的公差mbar
LGW3A2
0.4 - 3
<0.3
LGW10A2
1 - 10
<0.5
LGW50A2
2.5 - 50
<1
GW150A2
30 - 150
<3
LGW3A2P
0.4 - 3
<0.3
LGW10A2P
1 - 10
<0.5
LGW50A2P
2.5 - 50
<1
GW150A2P
30 - 150
<3
技术参数
最大工作过压
LGW3A2 - LGW150A2
500mbar
LGW3A2P - LGW150A2P
500mbar
压力连接
LGWA2：软管接口ø4.6mm
LGWA2P：中心外壳下面G1/4，用于过大压力的锥形内罗纹，带检测键；用于欠压的接口ø4.6mm和G1/8内螺纹
测量连接
ø9，可用长度为10mm，带闭锁螺丝
温度范围
环境温度
-15ºC到+60ºC
介质温度
-15ºC到+60ºC
储存温度
-30ºC到+85ºC
材料
外壳
聚酯
开关部件
聚酯
膜片
NBR
操作接触部件
纯银
操作电压
交流电有效值
最小10V
最大250V
直流电
最小12V
最大48V
额定电流
交流电有效值
10A
直流电
20mA
电路连接
标准结构：通过电缆入口M20*1.5连接到螺钉固定接线柱上
特殊结构：接插连接用于符合德国工业标准DIN EN 175 301-803要求的线路插座，3级带保护触点。
防护等级
IP54符合国际标准IEC 529（EN 60529）
调整公差
开关点偏差可为额定值±15%，在压力上升时调整，膜片位置垂直
友情提示：产品介绍均来自该产品的原厂说明书，仅供参考。一切以实际使用为准。
