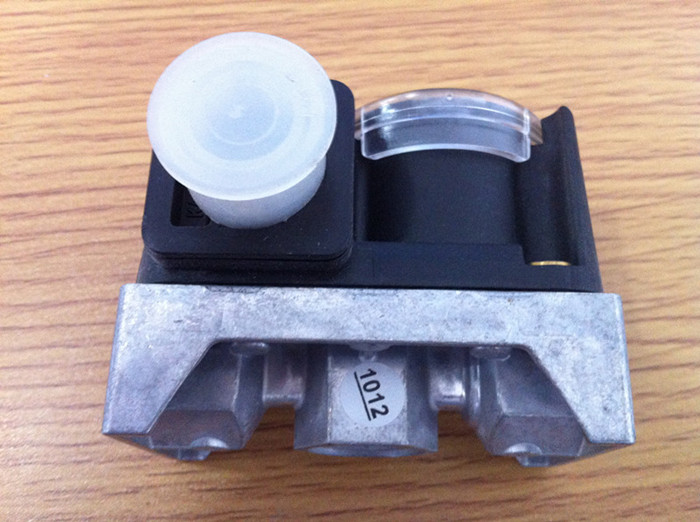

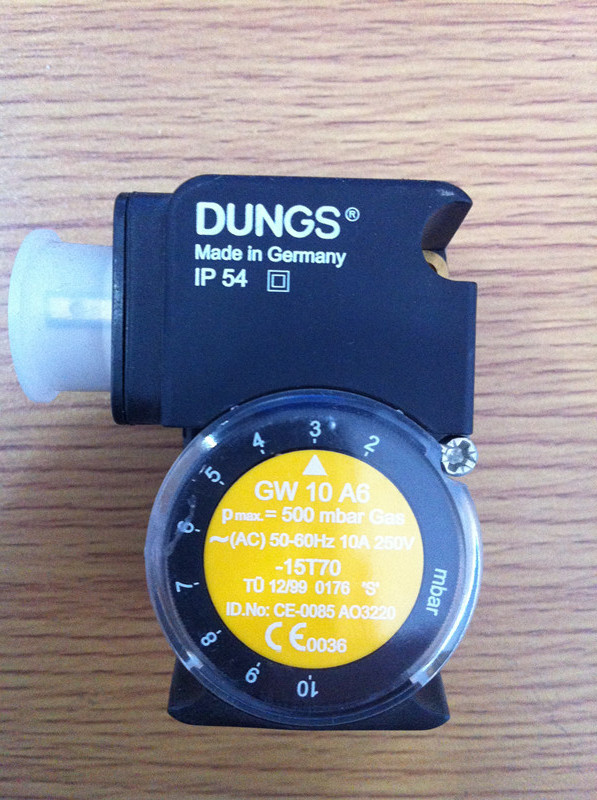

GW10A6|燃气压力开关|冬斯DUNGS

产品介绍：

GW10A6系列燃气压力监测器

品牌：DUNGS（冬斯）

产地：德国

产品说明

型号解析

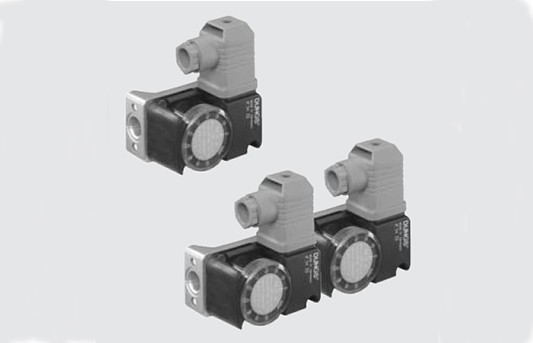

压力监测器GWA6和双连压力监测器GWA6/GWA6是适用于燃烧设备的可调节紧凑式压力监测器

适用于当压力实际值改变为所调整的开关点（额定值）时，电路的开、关和转换
开关点可以在刻度盘上进行调整，方便省时，无需使用压力计
在金属外壳上的集成测量接管是标准配置
用于燃气、通风和空气调节技术中的压力监控
适用于燃气类1，2，3中的燃气以及其他中性气态介质
在压力过大的区域，压力监测器可以轻松的调节压力大小
此中压力监测器可以不借助于辅助能量工作

型号表

型号	调整范围mbar		压力开关的公差mbar
GW3A6	0.7 - 3		<0.7
GW10A6	2 - 10		<1
GW50A6	5 - 50		<2.5
GW150A6	10 - 150		<5
GW500A6	100 - 500		<15
GW3/3A6	0.7 - 3		<0.7	<0.7
GW3/10A6	0.7 - 3	2 - 10	<0.7	<1
GW10/10A6	2 - 10		<1	<1
GW10/50A6	2 - 10	5 - 50	<1	<2.5
GW10/150A6	2 - 10	10 - 150	<1	<5
GW50/50A6	5 - 50		<2.5	<2.5
GW50/150A6	5 - 50	10 - 150	<2.5	<5
GW150/150A6	10 - 150		<5	<5
GW500/50A6	100 - 500		<15	<15

GW

150

A6

[Ag-

G3-

MS9-

V0-VS3]

.

.

.

.

.

.

.

.

.

.

.

.

.

.

压力连接
V0	压力连接G1/4，位置0
V3	压力连接G1/4，位置3
连接螺钉
VS0	连接螺钉，位置0
VS3	连接螺钉，位置3

.

.

测量管在9位置

.

.

G3：仪器插头，3级保护绝缘，无电线

.

.

触头材料：精炼银

.

.

A6:压力监控器在超过或低于设定的额定值时接通

A6/1:带缓冲喷嘴的压力监控器在超过或低于设定的额定值时接通

.

.

调节范围	mbar
3	0.7 - 3
10	2 - 10
50	5 - 50
150	10 - 150
500	100 - 500

.

.

压力监控器款式

.

技术参数

最大工作过压

GW3A6 - GW150A6	500mbar
GW500A6	600mbar

压力连接

标准：	根据ISO228，外壳底面中心位置，G1/4内螺纹
特殊规格：	附加的G1/4右侧内螺纹

测量连接

金属外壳上的测量接管ø9

温度范围

环境温度	-15ºC到+70ºC
介质温度	-15ºC到+70ºC
储存温度	-30ºC到+80ºC

材料

外壳	压铸铝
开关部件	聚酰胺（PA）
膜片	丁二烯-丙烯晴橡胶碱
操作接触部件	纯银

操作电压

交流电有效值	最小24V	最大250V
直流电	最小24V	最大48V

额定电流

GW10...500A6	GW3A6
交流电有效值10A	交流电有效值6A

电路连接

根据符合DIN EN 175 301-803的接线盒的插接件。3级，保护绝缘，无接地

防护等级

根据IEC 529（EN 60529），IP54

调整公差

开关点偏差可为额定值±15%，在压力下降，膜片位置垂直时进行校准

友情提示：产品介绍均来自该产品的原厂说明书，仅供参考。一切以实际使用为准。
