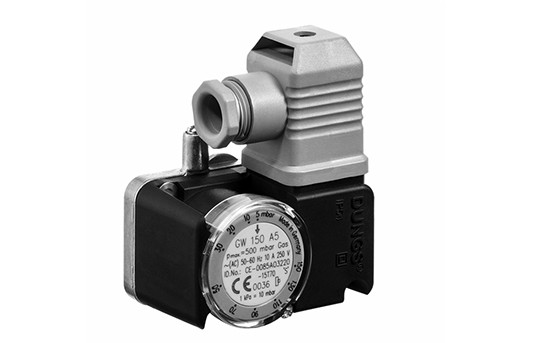

GW...A5|燃气压力开关|冬斯DUNGS

产品介绍：

GW...A5系列燃气压力监测器

品牌：DUNGS（冬斯）

产地：德国

产品说明

型号解析

压力监测器GWA5是适用于DUNGS复式调节器的紧凑式压力监测器

适用于当压力实际值改变为所调整的开关点（额定值）时，电路的开、关和转换
开关点可以在刻度盘上进行调整，方便省时，无需使用压力计
多种安装方式，既可以直接安装在外壳上，也可以通过适配器安装
适用于燃气类1，2，3中的燃气以及其他中性气态介质
可以在过压区工作，无需辅助能量
压力波动时，反应时间短

型号表

型号	调整范围mbar	压力开关的公差mbar
GW3A5	0.7 - 3	<0.7
GW10A5	2 - 10	<1
GW50A5	5 - 50	<2.5
GW150A5	10 - 150	<5
GW500A5	100 - 500	<15

GW

150

A5

[Ag-

G3-

MS6-

V12]

.

.

.

.

.

.

.

.

.

.

.

.

.

.

压力连接管G1/4，位置12

.

.

测量管在6位置

.

.

G3：仪器插头，3级保护绝缘，无电线

.

.

触头材料：精炼银

.

.

A5:压力监控器在超过或低于设定的额定值时接通

A5/1:带缓冲喷嘴的压力监控器在超过或低于设定的额定值时接通

.

.

调节范围	mbar
3	0.7 - 3
10	2 - 10
50	5 - 50
150	10 - 150
500	100 - 500

.

.

压力监控器款式

.

技术参数

最大工作过压

GW3A5 - GW150A5	500mbar
GW500A5	600mbar

压力连接

O型环状法兰连接在压力监测器的底部

测量连接

ø9，可用长度为10mm，带闭锁螺丝

温度范围

环境温度	-15ºC到+70ºC
介质温度	-15ºC到+70ºC
储存温度	-30ºC到+80ºC

材料

外壳	压铸铝
开关部件	聚酰胺（PA）
膜片	丁二烯-丙烯晴橡胶碱
操作接触部件	纯银

操作电压

交流电有效值	最小24V	最大250V
直流电	最小24V	最大48V

额定电流

GW10...500A5	GW3A5
交流电有效值10A	交流电有效值6A

电路连接

根据符合DIN EN 175 301-803的接线盒的插接件。3级，保护绝缘，无接地

防护等级

根据IEC 529（EN 60529）

调整公差

开关点偏差可为额定值±15%，在压力上升，膜片位置垂直时进行校准

友情提示：产品介绍均来自该产品的原厂说明书，仅供参考。一切以实际使用为准。
