• GW3A6|燃气压力开关|冬斯DUNGS


    产品介绍:

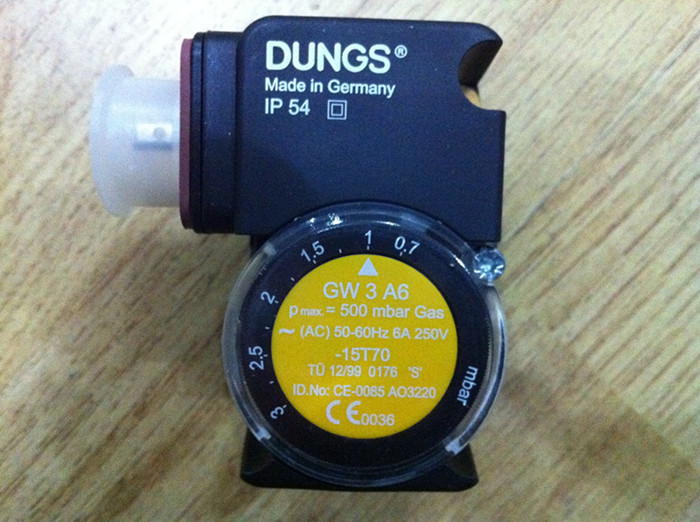

GW3A6系列燃气压力监测器

品牌:DUNGS(冬斯)

产地:德国

 产品说明  型号解析

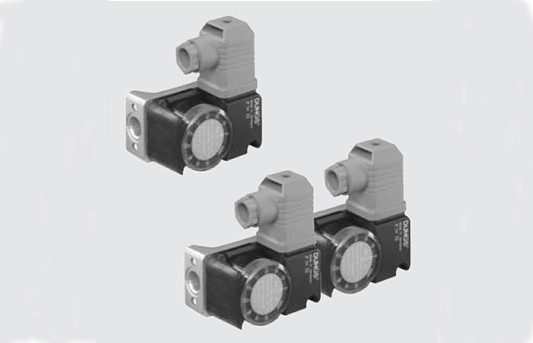

压力监测器GWA6和双连压力监测器GWA6/GWA6是适用于燃烧设备的可调节紧凑式压力监测器
  • 适用于当压力实际值改变为所调整的开关点(额定值)时,电路的开、关和转换
  • 开关点可以在刻度盘上进行调整,方便省时,无需使用压力计
  • 在金属外壳上的集成测量接管是标准配置
  • 用于燃气、通风和空气调节技术中的压力监控
  • 适用于燃气类1,2,3中的燃气以及其他中性气态介质
  • 在压力过大的区域,压力监测器可以轻松的调节压力大小
  • 此中压力监测器可以不借助于辅助能量工作
 型号表
型号 调整范围mbar 压力开关的公差mbar
GW3A6 0.7 - 3 <0.7
GW10A6 2 - 10 <1
GW50A6 5 - 50 <2.5
GW150A6 10 - 150 <5
GW500A6 100 - 500 <15
GW3/3A6 0.7 - 3 <0.7 <0.7
GW3/10A6 0.7 - 3 2 - 10 <0.7 <1
GW10/10A6 2 - 10 <1 <1
GW10/50A6 2 - 10 5 - 50 <1 <2.5
GW10/150A6 2 - 10 10 - 150 <1 <5
GW50/50A6 5 - 50 <2.5 <2.5
GW50/150A6 5 - 50 10 - 150 <2.5 <5
GW150/150A6 10 - 150 <5 <5
GW500/50A6 100 - 500 <15 <15
GW 150 A6 [Ag- G3- MS9- V0-VS3]
. . . . . . . . . . . . . .
压力连接
V0 压力连接G1/4,位置0
V3 压力连接G1/4,位置3
连接螺钉
VS0 连接螺钉,位置0
VS3 连接螺钉,位置3
.
. 测量管在9位置
.
. G3:仪器插头,3级保护绝缘,无电线
.
. 触头材料:精炼银
.
.
A6:压力监控器在超过或低于设定的额定值时接通
A6/1:带缓冲喷嘴的压力监控器在超过或低于设定的额定值时接通
.
.
调节范围 mbar
3 0.7 - 3
10 2 - 10
50 5 - 50
150 10 - 150
500 100 - 500
.
. 压力监控器款式
.
 技术参数
最大工作过压
GW3A6 - GW150A6 500mbar
GW500A6 600mbar
压力连接
标准: 根据ISO228,外壳底面中心位置,G1/4内螺纹
特殊规格: 附加的G1/4右侧内螺纹
测量连接 金属外壳上的测量接管ø9
温度范围
环境温度 -15ºC+70ºC
介质温度 -15ºC+70ºC
储存温度 -30ºC+80ºC
材料
外壳 压铸铝
开关部件 聚酰胺(PA)
膜片 丁二烯-丙烯晴橡胶碱
操作接触部件 纯银
操作电压
交流电有效值 最小24V 最大250V
直流电 最小24V 最大48V
额定电流
GW10...500A6 GW3A6
交流电有效值10A 交流电有效值6A
电路连接 根据符合DIN EN 175 301-803的接线盒的插接件。3级,保护绝缘,无接地
防护等级 根据IEC 529EN 60529),IP54
调整公差 开关点偏差可为额定值±15%,在压力下降,膜片位置垂直时进行校准
