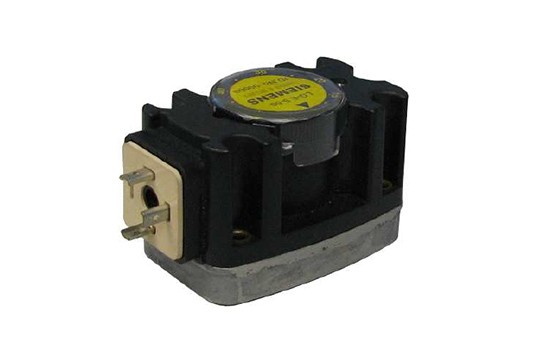

QPL25.003系列压力监测器
品牌：西门子（SIEMENS）
产地：德国
|
|
产品说明
|
|
压力监测器QPL25...系列产品是适用于燃烧设备的可调节紧凑式压力监测器
-
适用于当压力实际值改变为所调整的开关点（额定值）时，电路的开、关和转换
-

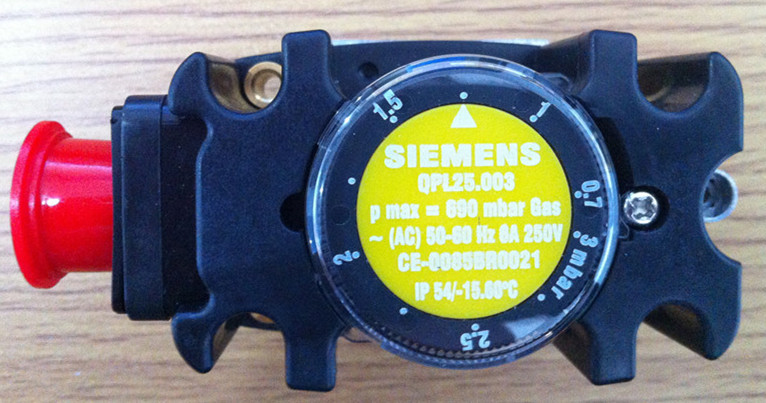

开关点可以在刻度盘上进行调整，方便省时，无需使用压力计
-

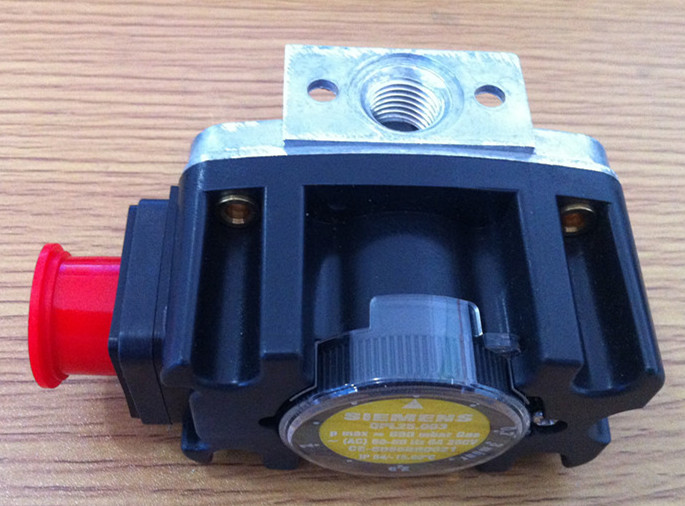

通过压力开关底部的G1/4内螺纹接口，连接至燃气管路安装
-
适用于燃气类1，2，3中的燃气以及其他中性气态介质
-
可以在过压区工作，无需辅助能量
-
压力波动时，反应时间短
|
|
型号表
|
|
型号
|
调整范围mbar
|
压力开关的公差mbar
|
|
QPL25.003
|
0.7 - 3
|
<0.5
|
|
QPL25.010
|
2 - 10
|
<1
|
|
QPL25.050
|
5 - 50
|
<3
|
|
QPL25.150
|
10 - 150
|
<5
|
|
QPL25.500
|
100 - 500
|
<5
|
|
|
|
技术参数
|
|
最大工作过压
|
690 mbar
|
|
压力连接
|
根据ISO228，外壳底面中心位置，G1/4内螺纹
|
|
测量连接
|
ø9，可用长度为10mm，带闭锁螺丝
|
|
温度范围
|
|
环境温度
|
-20ºC到+60ºC
|
|
介质温度
|
-40ºC到+60ºC
|
|
储存温度
|
-20ºC到+60ºC
|
|
|
材料
|
|
外壳
|
压铸铝
|
|
开关部件
|
聚酰胺（PA）
|
|
膜片
|
丁二烯-丙烯晴橡胶碱
|
|
操作接触部件
|
纯银
|
|
|
操作电压
|
|
|
额定电流
|
|
交流电最小20mA
|
直流电最小20mA
|
|
交流电最大6A
|
直流电最大1A
|
|
|
电路连接
|
根据符合DIN EN 175 301-803的接线盒的插接件。3级，保护绝缘，无接地
|
|
防护等级
|
IP54
|
|
调整公差
|
开关点偏差可为额定值±15%，在压力上升，膜片位置垂直时进行校
|
|
|
|
