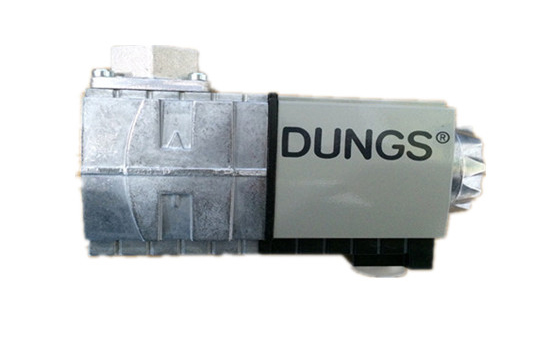

• SV-D507|SV-DLE507|单电磁阀|冬斯DUNGS


    产品介绍:

品牌:DUNGS(冬斯)

产地:德国

 产品说明


电气保护等级IP65SV-DLE单级电磁阀,无电流关闭,慢速开启,快速关闭,通过主流量调节机构,可对流过的气体进行手动限定

最大工作压力0.5BAR

直流线圈

进气口为内螺纹连接,出气口用带内螺纹的专用法兰连接,方便拆装

高流量设计

 型号表
型号 P 口径DN/Rp 功率 订货编号 开启时间
mbar W   S
SV-DLE505 500 Rp1/2 20 240321 20
SV-DLE507 500 Rp3/4 20 240324 20
SV-DLE510 500 Rp1 25 240326 20
SV-DLE515 500 Rp1-1/2 25 243820 20
SV-DLE520 500 Rp2 50 240332 20
 技术参数
额定口径

SV-DLE505 = 1/2", SV-DLE507 = 3/4", SV-DLE510 = 1",

SV-DLE515 = 1-1/2", SV-DLE520 = 2"

最大工作压力 至500mbar
电磁阀 根据EN161的阀,A级,2类,单级工作方式
压力等级 PN 1
关闭时间 <1s
开启时间 20s
快速开启行程 可调节
主流量调节 手动
气体引导部分材料 外壳:铝,钢,黄铜

密封圈:NBR

电源 230V(+10%-15%);50-60Hz
开关持续时间 100%ED
保护程度 IP65
电气连接 通过PG11连接到螺丝接线端子上,满足DIN EN 175301-803要求的接插连接可后配
开关频率 SV-D系列:最大1000次/H

SV-DLE型:最大100次/H

测量及燃气气体连接 符合DIN ISO 228要求,在入口压力区域的两侧G1/8,燃气入口处上端G1/8
过滤 内装有筛网过滤器,网眼大小1mm
环境温度 -15ºC到+60ºC
安装位置 电磁铁垂直竖立到水平躺放
终端触点 根据DIN K01/1型进行检查,可安装在DN10-DN150上
阀检查系统

VPS504型

附件 用于线路插座的设备插头
