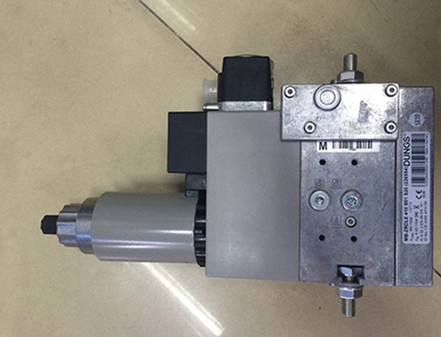

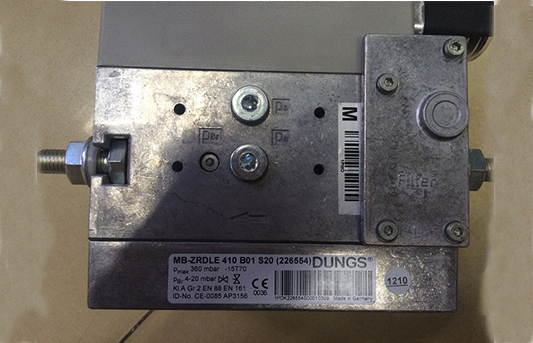

• MBZRDLE410 B01S20|燃气组合阀|冬斯DUNGS


    产品介绍:

品牌:DUNGS(冬斯)

产地:德国

 产品说明  型号解析

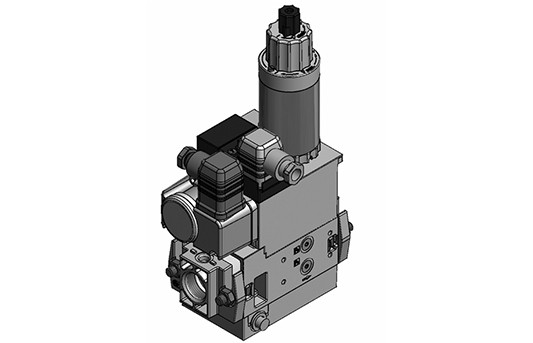

DUNGS燃气多功能组合调节器由过滤器,调节器,阀门和压力监控器紧密组合而成。通过组合式系统可实现不同结构形式
  • 污物沉积器:精滤器
  • 一个调节器和两个阀门:B01
  • 恋歌快速开启阀门
  • 一个快速开启阀门和一个缓慢开启阀门
  • 符合DIN EN 161 A级2类要求的可达360mbar的电磁阀
  • 运用符合DIN EN 88 A级2类要求的比例调节器可灵敏的调节输出压力
  • 在低压力差的情况下达到高流量值
  • 阀门V2的主流量节流器
  • 液压开启滞后
  • 符合ISO7/1的管螺纹法兰联结
  • 安装简便,尺寸小,重量轻
 型号表
型号 DN/Rp 开启时间s
MBD405B01 Rp1/2 <1
MBD407B01 Rp1/2 <1
MBDLE405B01 Rp3/4 20
MBDLE407B01 Rp3/4 20
MBD410B01 Rp1 <1
MBD412B01 Rp1 <1
MBDLE410B01 Rp1-1/4 20
MBDLE412B01 Rp1-1/4 20
MBD415B01 Rp1-2 <1
MBDLE415B01 Rp1-2 20
MBD420B01 Rp1-2 <1
MBDLE420B01 Rp1-2 20
MB- XX XXX XX B 0X S X X
. . . . . . . . . . . . . . . . . .
V1V2的控制
0:同时
2:分别
.
.
输入压力
2:4-20mbar
5:20-50mbar
.
. S:系列
.
.
燃气流程图
1:两个阀门用于主燃气+调节器
2:两个阀门用于主燃气
7:两个阀门用于主燃气一个阀门与V1一起作为V2+内部调节器的支路
.
. 结构式样(产品年代)
.
.
结构尺寸,额定宽度
403:DN10,V2:单座阀门
405:DN15,V2:单座阀门
407:DN20,V2:双座阀门
410:DN25,V2:单座阀门
412:DN32,V2:双座阀门
415:DN40,V2:双座阀门
420:DN50,V2:双座阀门
.
.
开启性能+主节流器
没有:MBMB-ZR
D:主节流器
LE:可调节开启性能
DLED+LE的组合
.
.
没有:一级
ZR:二级,带有第一级部分量调节
.
. 多功能组合
.
 技术参数
额定内径 MB-...405/407B01

Rp1/23/4

MB-...410/412B01

Rp3/411-1/4

MB-D...415B01

Rp11-1/41-1/22

MB-D...420B01

Rp11-1/41-1/22

最大工作压力 360mbar
输出压力范围 MB-...S20/S22 Pa:4mbar 至 20mbar

MB-...S50/S52 Pa:4mbar 至 50mbar

压力等级 PN 1
介质 1,2,3气体系列的燃气及其他中性气态介质
环境温度 -15ºC+70ºC(在液化气设备中使用时,MB-D...不得在低于0ºC下运行。只适用于气态液化气。液态碳化氢损坏密封材料)
过滤 0.8mm网眼的筛分器,无序纤维过滤器,两层过滤芯可不必拆开设备。
压力监控器 可安装符合DIN EN 1854要求的型号GWA5,GWA2,NBA2,UEBA2。
压力调节单元 压力调节器经输入压力平衡,在切断时通过阀门V1可达较紧密的闭合,符合DIN EN 88 A 级。额定值弹簧固定装置(不能进行弹簧更换)。不必设置通过顶部的排气管道。具有内置脉冲分支头
电磁阀V1 阀门符合DIN EN 161 A 级2类要求,快速开启,快速关闭。
电磁阀V2 阀门符合DIN EN 161 A 级2类要求
MB 快关 快开 无主节流器
MB-D 快关 快开 有主节流器
MB-DLE 慢关 慢开 有主节流器
MB-LE 慢关 慢开 无主节流器
测试及点火燃气接头 G1/8,符合DIN ISO 228
燃烧器压力监控PBr 接于阀门V2之后,压力监控器A2可装于侧面的转接器上。
电压/频率 交流电50-60Hz,220-230V,-15%+10%,优选电压,交流240V,交流110-120V,直流48V,直流24-28V
电气连接 对阀门和压力监控器使用符合DIN EN 175 301-803
启动时间 100%ED
接触燃气部分的材料
外壳 压铸铝
隔膜,密封件 NBR基材料,硅橡胶
电磁传动装置 钢材,黄铜,铝
安装位置 垂直,磁体竖直向上或平置,磁体呈水平状态,也可取两种之间的位置。
终端触点 终端触点K01/1可安装于阀门V2上,(经DIN检测)




友情提示:产品介绍均来自该产品的原厂说明书,且仅限于对本产品的描述,仅供参考。一切以实际使用为准。
